16吨拉力表.钢绞线用160kn机械式拉力计.现货供应

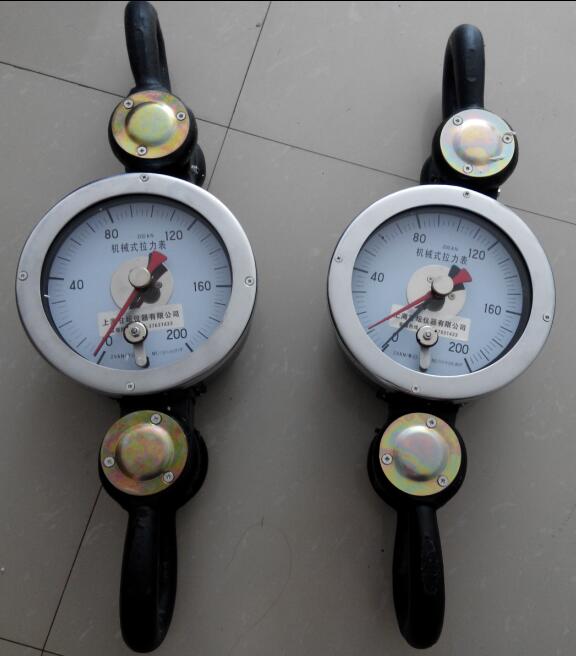

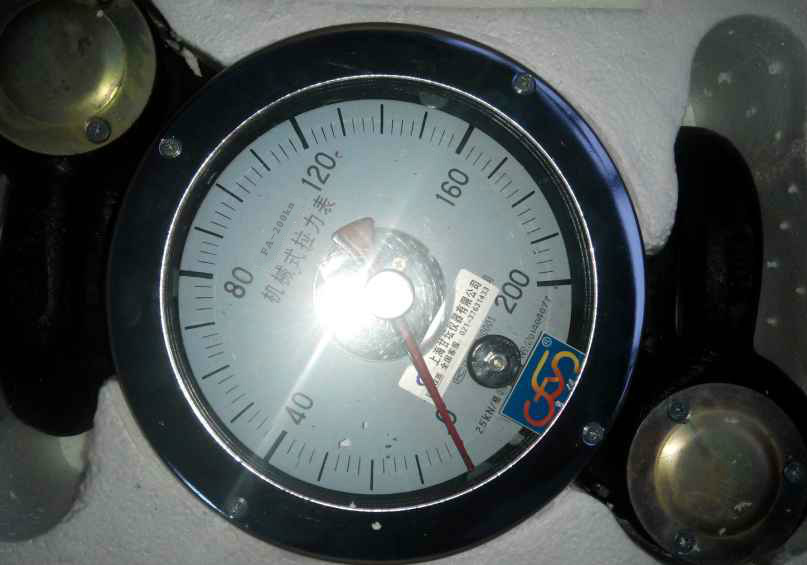

机械式拉力计

FX系列机械式拉力表:

测力范围:0—160千牛顿。可供石油钻井、修井、矿业勘探指示钻杆悬重;可供江河运输、海洋捕捞和各种锚链的拉力测量;;可供电力行业高压线布线时拉力测量;可供工程建筑、皮带运输机的引力测量;可供各种安全装备的抗拉力实验。可以测量在静力载荷和动力载荷下牵引阻力的瞬时值,表盘上红针指示测量过程中的大拉力值。

型号、测量范围、外形尺寸、重量

机械式力表型号

测量范围(kN

外形尺寸(mm

重量

Kg

A

B(Ф)

C

FX-10kN

0-10

620

225

160

16

FX-30kN

0-30

FX-50kN

0-50

FX-80kN

0-80

620

225

160

16.5

FX-120kN

0-120

650 225 160 20

FX-200kN

0-200

FX-C-80

0-80

650 280 160 17.5

FX-C-120

0-120

650

280

160

20

FX-C-160

0-160

FX-CY-80

0-80

650 280 160 17.5

FX-CY-120

0-120

650 280 160 20

FX-CY-160

0-160

技术参数:

1.拉力表精确度等级为2.0
2.拉力表测量范围为0–160kN
3.拉力表的灵敏度小于或等于满量程载荷的0.5%
4.拉力表的过载能力为允许载荷超出最大测值50%
此型号拉力表净重20公斤,表盘直径280毫米,两只拉环展开后大安装长度约650毫米,发货采用内塑盒外纸箱包装。

该产品具有使用方便、读数清晰、性能稳定、安全可靠、价格低廉等优点,在国内各

一、用途
16吨拉力表.钢绞线用160kn机械式拉力计.现货供应广泛适用于电力、冶金、石油、机械、铁路、化工、港口、矿山、建筑等各行各业
用于测量汽车、火车、船舶以及其他拖运设备和机器、绳索等的牵引力每一位拉力计的测量自1/10量程至极限量程。

二、主要参数

极限负荷

最小分度值(KN)

外形尺寸(长××高)



单位(KN)

单位()

去耳环(mm)

带耳环(mm)

质量(kg)

FX-5 KN

0.5

0.1

402×268×162

535×270×162

14

FX-10 KN

1

0.2

402×268×162

535×270×162

15

FX-20 KN

2

0.5

402×268×162

535×270×162

      15

FX-30 KN

3

0.5

574×304×177

835×305×180

24

FX-50 KN

5

1

574×304×182

835×307×183

26

FX-100 KN

10

2

684×304×212

973×307×212

45

FX-200 KN

20

5

684×304×212

1070×307×212

55

FX-300 KN

30

5

790×350×232

1205×352×228

85

FX-500 KN

50

10

870×350×255

1245×352×258

120

三、精度等级和允差

2级精度允差为±2%(全量程)。

四、使用说明

1、使用前应使主动针(黑色指针)对准零位线,调整方法;旋转位于壳外下侧调零旋 钮即可,另外,应使被动针(红色指针)与主动针重合。调整方法:旋转位于表玻 璃中心的复位旋钮即可。

2、有效载荷禁止超过极限载荷,否则会损坏拉力计。

3、禁止自行拆卸拉力计部件,避免影响拉力计精度。

4、使用拉力计时禁止撞击或跌落,加卸载荷应平稳缓慢,使用后应放在干燥处防止受潮。

16吨拉力表.钢绞线用160kn机械式拉力计.现货供应

机械式拉力表
