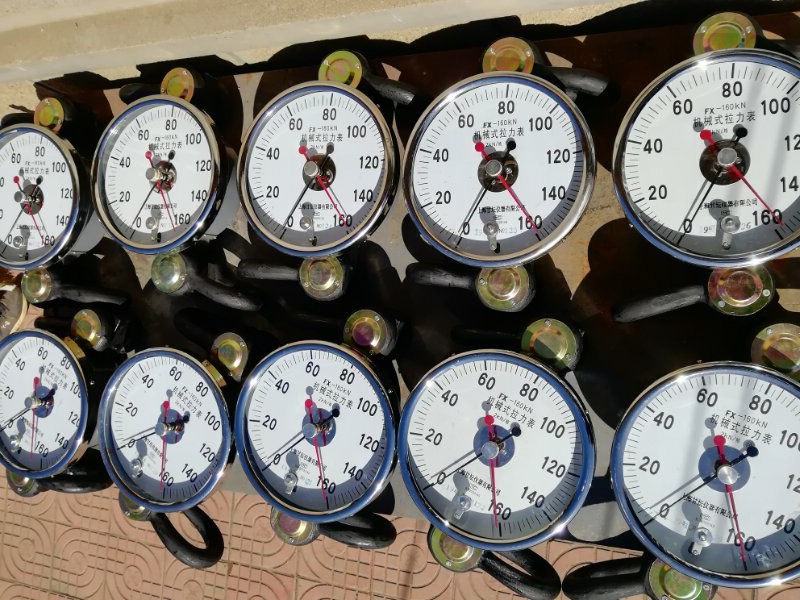

160KN表盘式拉力计-海工重型履带测试仪器

表盘式拉力计

产品可供江河运输、海洋捕捞的拉力测量;可供捞海带及其他海产品时重量计量;可供各种机械设备的牵引力测量;可供电力行业高压线布线的拉力计量;可供工程建筑、皮带运输机的引力测量;可供各种安全装备的抗拉力测量。可以测量在静力载荷和动力载荷下牵引阻力的瞬时值,表盘上红针可以读取在测量过程中的大拉力值。

技术参数

1.精确度等级为2.0

2.测量范围为0–200kN。

3.灵敏度小于或等于满量程载荷的0.5%

4.过载能力为允许载荷超出大测值50%

该产品具有使用方便、读数清晰、性能稳定、安全可靠、价格低廉等优点,在国内各行业都有应用。

二、结构及工作原理

1、结构分三部分:连接件部分、放大装置部分、显示部分。

2、工作原理

当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。

三、主要技术参数

1、仪表准确度为2.0

2、引用误差≤±2%F.S

3、测力仪表的灵敏度应小于或等于满量程载荷0.5%

四、型号、测量范围、外形尺寸、重量

测力计型号

测量范围(kN

外形尺寸(mm

重量

Kg

A

BФ

C

FX-10kN

0-10

620

225

160

16

FX-30kN

0-30

FX-50kN

0-50

FX-80kN

0-80

620

225

160

16.5

FX-120kN

0-120

650

225

160

20

FX-200kN

0-200

FX-C-80

0-80

650

280

160

17.5

FX-C-120

0-120

650

280

160

20

FX-C-160

0-160

FX-CY-80

0-80

650

280

160

17.5

FX-CY-120

0-120

650

280

160

20

FX-CY-160

0-160

注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
五、使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡牢固后方可加载。

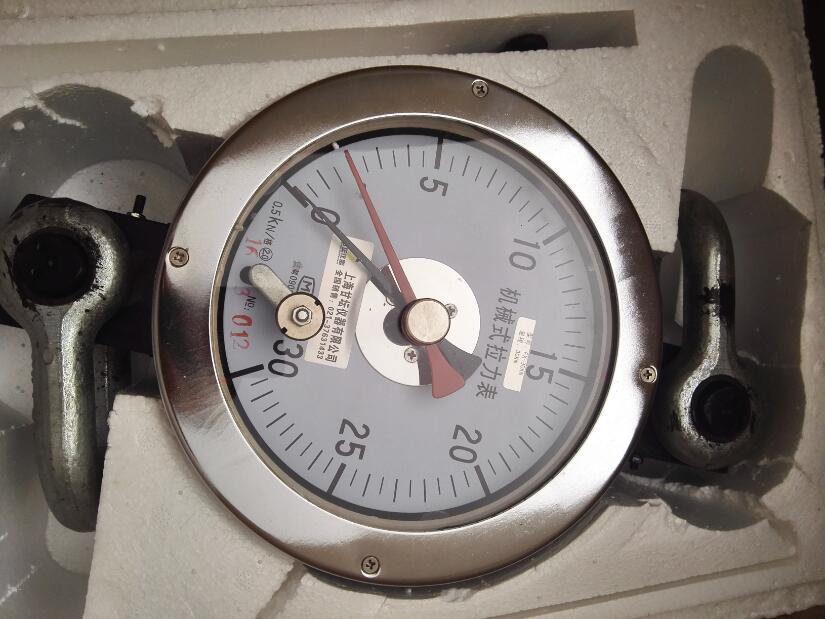

160KN表盘式拉力计-海工重型履带测试仪器外包装:

拉力计
